拉伸件的生产工艺要求

文章出处:责任编辑:查看手机网址
扫一扫!拉伸件的生产工艺要求扫一扫!
人气:-发表时间:2016-01-02 15:00【

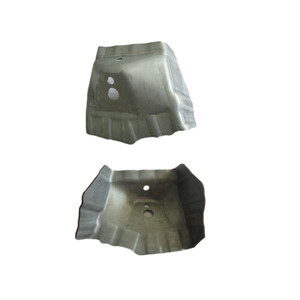

拉伸模具产品与铸件、锻件比拟较,具有薄、轻、匀、且强的长处。因为采用了精密模具,所以拉伸件的工件精度一般可达微米级。接下来为大家介绍拉伸件零件的工艺性:




1)拉伸模具产品形状应尽量简单、对称,尽可能一次拉深成形;
  2)需多次拉伸模具拉深的零件,在保证必要的表面质量前提下,应允许内、外表面存在拉深过程中可能产生的痕迹;
  3)在保证拉伸模具装配要求的前提下,应允许拉伸件侧壁有一定的斜度;
  4)拉伸模具产品的底或凸缘上的孔边到侧壁的距离要合适;
  5)拉伸模具产品的尺寸标注,应注明保证外形尺寸,还是内形尺寸,不能同时标注内外形尺寸。带台阶的拉伸件,其高度方向的尺寸标注一般应以底部为基准,若以上部为基准,高度尺寸不易保证。
  6)拉伸模具产品的公差,拉伸件的尺寸精度应在T13级以下,不宜高于IT11级。查表确定此拉伸件的精度等级为 IT12~IT13.,拉伸件毛坯厚度t=0.5mm,拉伸件壁厚公差要求一般不应超出拉深工艺壁厚变化规律。
  7)拉伸模具产品的材料,用于拉深的材料一般要求具有较好的塑性、低的屈强比、大的板厚方向性系数和小的板平面方向性。
