钣金冲压回弹是家电拉伸件生产的常见难题，各类钣金部件成型后易发生弹性形变，引发尺寸偏差、角度偏移、曲面翘曲、外观瑕疵、装配错位等缺陷，严重影响量产品质与交付效率。

青岛鑫精诚深耕家电钣金冲压模具领域15年，聚焦PCM/VCM覆膜板、冷轧板、SUS430/SUS304不锈钢等家电常用板材的拉伸回弹难题，依托CAE仿真模拟技术、模具结构改良、参数精细化调校、工序流程升级，完成全维度冲压工艺优化。本文结合量产实测数据，全面对比优化前后的生产痛点、工艺参数、成品品质、生产收益，完整呈现家电拉伸件回弹问题的落地根治方案。

 一、优化前：家电拉伸件回弹核心痛点（行业普遍通病）

优化前沿用传统常规冲压拉伸工艺，适配家电多材质、复杂曲面、大平面拉伸工件，无法精准抵消板材弹性形变，回弹问题集中爆发，形成多项生产瓶颈，也是行业多数企业的共性难题。

1. 品质缺陷突出，不良率居高不下

针对滚筒洗衣机前板、顶开洗衣机箱体、不锈钢前后盖、干衣机烘道等核心拉伸件，传统工艺成型后板材弹性回复明显，核心问题集中：平面工件翘曲回弹、折弯边角角度回弹、曲面拉伸弧度偏移，其中不锈钢材质拉伸回弹问题最为严重。实测数据显示，优化前工件整体回弹偏移量最大达0.3–0.8mm，平面度误差超0.2mm，角度偏差＞1.5°，直接导致整机装配间隙不均、卡壳、密封不严等问题。批量生产不良率高达5%–8%，覆膜板工件还伴随破膜、脱漆、表面拉伤次生缺陷，无法满足海尔、海信、美的、TCL等头部家电品牌的质检标准。

2. 工艺参数粗放，适配性极差

传统工艺采用固定压边力、单一拉伸速度、通用模具间隙，未针对不同板材材质、厚度、结构差异化调校。家电常用的0.7–1.5mm覆膜板、不锈钢板、冷轧板力学性能差异大，固定参数无法匹配板材形变特性：压边力不合理导致板材应力分布不均，拉伸速度过快加剧局部应力集中，模具间隙偏差放大弹性回弹，最终出现同批次工件尺寸一致性差、良品波动大的问题。

3. 模具结构单一，无回弹补偿机制

传统拉伸模具采用常规平直压料结构、标准凸凹模间隙设计，无预变形补偿、二次压料、防回弹限位结构。板材拉伸成型后，内部残余弹性应力无法释放，自然回弹无法抵消，尤其大平面、深拉伸家电工件，回弹变形不可逆，后期人工校正难度大、效率低，且校正后易出现二次变形、表面损伤。

4. 生产成本高，交付效率低

回弹不良工件需人工打磨、校正、返工，额外增加人工与物料成本；高不良率导致原材料损耗严重，板材利用率偏低；频繁返工、模具临时调试打乱量产节奏，交付周期波动大，无法满足家电企业大批量、标准化、高精度量产需求，客户投诉与返工返修率居高不下。

二、鑫精诚核心工艺优化方案（针对性根治回弹顽疾）

结合15年家电钣金冲压实战经验，针对不同材质、不同结构拉伸件的回弹机理，鑫精诚从CAE前置仿真、模具结构重构、工艺参数精细化调校、工序流程升级、材质适配优化五大维度，完成全链条工艺迭代，形成适配家电全品类拉伸件的防回弹标准化工艺体系。

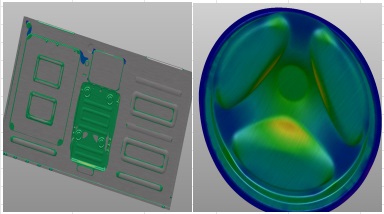

1. CAE成型模拟前置，预判抵消回弹风险

摒弃传统经验式开模、盲试生产模式，所有家电拉伸件量产前，通过专业CAE成型模拟软件，全方位仿真板材拉伸成型全过程，精准预判熔体流动、应力分布、冷却形变、回弹偏移量等核心数据。提前模拟工件成型后的翘曲、角度偏移、曲面变形等回弹问题，结合DFM工艺可制造性分析，提前优化产品结构、拉伸路径、成型顺序，从设计源头规避回弹隐患，无需后期反复试模整改。

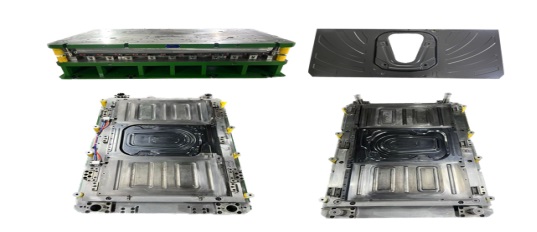

2. 模具结构专项升级，增设回弹补偿系统

针对家电大平面、深拉伸、覆膜板、不锈钢工件特性，重构模具核心结构，搭载多重防回弹设计：一是采用预变形补偿结构，根据仿真测算的回弹量，提前在模具凸凹模预留反向补偿量，精准抵消板材成型后的弹性回弹；二是升级氮气弹簧均衡压料结构，替代传统刚性压料，实现全域均匀压料，避免局部应力集中导致的不均匀回弹；三是增加二次整形工位+限位防翘结构，拉伸成型后同步完成精准整形，锁定工件尺寸与平面度，杜绝成型后弹性回复；四是优化模具间隙，将关键工位间隙误差控制在±0.005mm以内，减少板材摩擦形变偏差。

3. 分材质参数精细化调校，适配全品类工件

摒弃一刀切工艺参数，建立家电板材专属参数库，针对不同材质、厚度工件定制拉伸参数：精准调控压边力、拉伸速度、润滑系数、成型行程，优化板材内部应力分布，减少残余弹性应力。针对PCM/VCM覆膜板，采用低速平稳拉伸+渐进式压料工艺，兼顾防回弹与防破膜脱漆；针对SUS304/SUS430不锈钢，优化拉伸工序节奏，分步释放形变应力，解决不锈钢高屈服强度带来的回弹难题；针对冷轧板，均衡压料力度与成型速度，保障平面度与尺寸稳定性。

4. 工序流程标准化升级，闭环管控品质

优化拉伸成型工序，采用多工位分步拉伸工艺，替代单次强压成型，降低单次形变率，逐步释放板材内应力，从工艺层面弱化回弹根源。同时落地全流程品质管控：IQC原材料材质硬度全检、IPQC量产过程每2小时参数巡检、FQC成品全尺寸检测、OQC出货抽检，实时监控工件回弹量、平面度、角度精度，动态微调工艺参数，确保批量生产稳定性。

5. 模具表面强化处理，提升成型稳定性

对模具成型工位、刃口、压料面进行PVD耐磨涂层、镜面抛光强化处理，减少板材与模具的摩擦阻力，避免局部摩擦不均导致的应力偏差与回弹变形，同时杜绝工件表面拉伤、划痕，同步解决回弹与外观缺陷两大问题。

三、优化前后实测效果全方位对比（量产真实数据）

以滚筒洗衣机前面板、不锈钢后盖、顶开洗衣机箱体、干衣机烘道四大高频回弹家电拉伸件为实测样本，统一生产设备、板材规格、生产环境，对比优化前后核心指标，数据真实可追溯。

1. 尺寸精度与回弹量对比

2. 产品品质与良率对比

优化前：工件普遍存在翘曲、边角回弹、曲面偏移、装配错位问题，覆膜板破膜、不锈钢拉伤缺陷频发，批量生产不良率5%–8%，无法满足高端家电外观与装配要求，返工率高。

优化后：彻底解决拉伸件回弹顽疾，工件平面平整、角度精准、曲面弧度均匀，无翘曲变形、无尺寸偏移；覆膜板零破膜、零脱漆，不锈钢工件表面光洁无拉伤，外观品质全面达标。产品综合良品率从92%提升至98.5%以上，回弹导致的不良品率趋近于0，完全适配海尔、美的、海信、小米等主流家电品牌的严苛质检标准。

3. 生产效率与交付对比

优化前：依赖人工校正返工，单工序耗时增加30%，模具频繁调试，量产节奏不稳定，订单交付易延误，准时交付率92%左右。

优化后：无需人工二次校正、返工返修，单工件生产节拍提升20%；模具运行稳定，调试频次大幅减少，整体量产效率提升25%以上，订单准时交付率稳定≥99%，完美适配家电企业大批量、快迭代的生产需求。

4. 生产成本与模具寿命对比

优化前：原材料损耗大、人工返工成本高、模具磨损快，单件生产成本偏高，家电连续模使用寿命平均120万冲次左右。

优化后：原材料利用率提升8%，人工返工成本降低90%，综合生产成本下降15%–20%；模具受力均匀、磨损降低，使用寿命大幅提升，家电连续模稳定达到200万冲次以上，外观件模具寿命超100万冲次，远超行业平均水平，大幅降低客户模具更换与运维成本。

四、优化核心价值与行业优势

1. 根治行业顽疾，品质对标高端：

通过仿真预判+模具结构补偿+参数精细化调校的组合方案，彻底解决家电各类拉伸件回弹难题，突破覆膜板、不锈钢等高难度板材拉伸成型瓶颈，成品精度、外观品质、一致性达到行业领先水平，适配高端智能家电、出口家电的严苛标准。

2. 降本增效双提升，量产更稳定：

杜绝回弹导致的返工、废料损耗，简化生产工序，提升量产效率与交付稳定性，为客户实现精准降本、提质、增效，适配规模化、自动化量产需求。

3. 全材质适配，通用性极强：

优化工艺可全面适配0.7–1.5mm PCM/VCM覆膜板、冷轧板、SUS304/SUS430不锈钢等家电主流板材，覆盖洗衣机、冰箱、干衣机、热水器全品类拉伸钣金件，适配性广、落地性强。

4. 长期赋能客户，提升产品竞争力：

稳定高精度的拉伸成型品质，保障家电整机装配精度、外观质感与运行稳定性，助力客户优化产品品质、降低售后故障率，提升终端产品市场竞争力。

家电拉伸件回弹是长期困扰行业的结构性工艺难题，传统方式治标不治本。鑫精诚通过源头仿真预判、模具结构革新、工艺体系升级、全流程品控落地的多维优化方案，彻底攻克拉伸回弹顽疾，实现从“被动整改瑕疵”到“主动预防缺陷”的工艺升级。

  量产实测数据充分验证，优化后工件回弹量、尺寸偏差、不良率大幅下降，生产效率、模具寿命、成本控制全面升级，既解决了家电企业量产痛点，也凭借稳定、高效、高精度的冲压工艺，夯实了在家电钣金模具领域的标杆地位，可为国内外家电企业提供一站式、高稳定性的精密拉伸冲压定制解决方案。
