钣金冲压回弹是家电拉伸件生产的常见难题，各类钣金部件成型后易发生弹性形变，引发尺寸偏差、角度偏移、曲面翘曲、外观瑕疵、装配错位等缺陷，严重影响量产品质与交付效率。

青岛鑫精诚深耕家电钣金冲压模具领域15年，聚焦PCM/VCM覆膜板、冷轧板、SUS430/SUS304不锈钢等家电常用板材的拉伸回弹难题，依托CAE仿真模拟技术、模具结构改良、参数精细化调校、工序流程升级，完成全维度冲压工艺优化。本文结合量产实测数据，全面对比优化前后的生产痛点、工艺参数、成品品质、生产收益，完整呈现家电拉伸件回弹问题的落地根治方案。

一、优化前：家电拉伸件回弹核心痛点（行业普遍通病）

优化前沿用传统常规冲压拉伸工艺，适配家电多材质、复杂曲面、大平面拉伸工件，无法精准抵消板材弹性形变，回弹问题集中爆发，形成多项生产瓶颈，也是行业多数企业的共性难题。

1. 品质缺陷突出，不良率居高不下

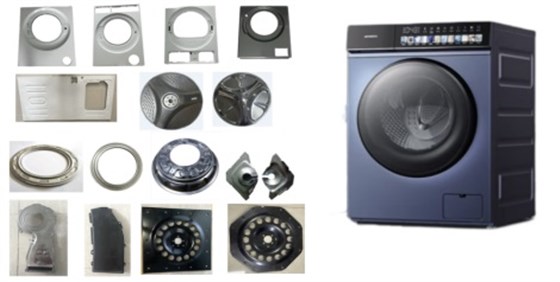

针对滚筒洗衣机前板、顶开洗衣机箱体、不锈钢前后盖、干衣机烘道等核心拉伸件，传统工艺成型后板材弹性回复明显，核心问题集中：平面工件翘曲回弹、折弯边角角度回弹、曲面拉伸弧度偏移，其中不锈钢材质拉伸回弹问题最为严重。实测数据显示，优化前工件整体回弹偏移量最大达0.3–0.8mm，平面度误差超0.2mm，角度偏差＞1.5°，直接导致整机装配间隙不均、卡壳、密封不严等问题。批量生产不良率高达5%–8%，覆膜板工件还伴随破膜、脱漆、表面拉伤次生缺陷，无法满足海尔、海信、美的、TCL等头部家电品牌的质检标准。

2. 工艺参数粗放，适配性极差

传统工艺采用固定压边力、单一拉伸速度、通用模具间隙，未针对不同板材材质、厚度、结构差异化调校。家电常用的0.7–1.5mm覆膜板、不锈钢板、冷轧板力学性能差异大，固定参数无法匹配板材形变特性：压边力不合理导致板材应力分布不均，拉伸速度过快加剧局部应力集中，模具间隙偏差放大弹性回弹，最终出现同批次工件尺寸一致性差、良品波动大的问题。

3. 模具结构单一，无回弹补偿机制

传统拉伸模具采用常规平直压料结构、标准凸凹模间隙设计，无预变形补偿、二次压料、防回弹限位结构。板材拉伸成型后，内部残余弹性应力无法释放，自然回弹无法抵消，尤其大平面、深拉伸家电工件，回弹变形不可逆，后期人工校正难度大、效率低，且校正后易出现二次变形、表面损伤。

4. 生产成本高，交付效率低

回弹不良工件需人工打磨、校正、返工，额外增加人工与物料成本；高不良率导致原材料损耗严重，板材利用率偏低；频繁返工、模具临时调试打乱量产节奏，交付周期波动大，无法满足家电企业大批量、标准化、高精度量产需求，客户投诉与返工返修率居高不下。

二、鑫精诚核心工艺优化方案（针对性根治回弹顽疾）

结合15年家电钣金冲压实战经验，针对不同材质、不同结构拉伸件的回弹机理，鑫精诚从CAE前置仿真、模具结构重构、工艺参数精细化调校、工序流程升级、材质适配优化五大维度，完成全链条工艺迭代，形成适配家电全品类拉伸件的防回弹标准化工艺体系。

1. CAE成型模拟前置，预判抵消回弹风险

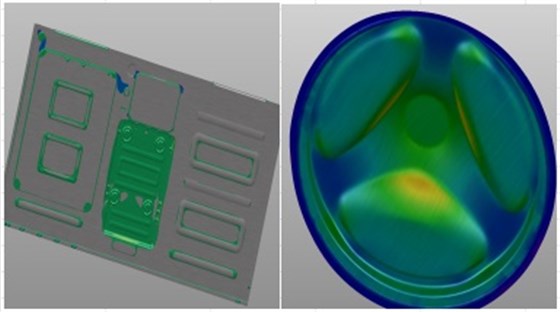

摒弃传统经验式开模、盲试生产模式，所有家电拉伸件量产前，通过专业CAE成型模拟软件，全方位仿真板材拉伸成型全过程，精准预判熔体流动、应力分布、冷却形变、回弹偏移量等核心数据。提前模拟工件成型后的翘曲、角度偏移、曲面变形等回弹问题，结合DFM工艺可制造性分析，提前优化产品结构、拉伸路径、成型顺序，从设计源头规避回弹隐患，无需后期反复试模整改。
