冲压模具钢板基础知识!

文章出处:责任编辑:查看手机网址
扫一扫!冲压模具钢板基础知识!扫一扫!
人气:-发表时间:2016-01-21 15:00【

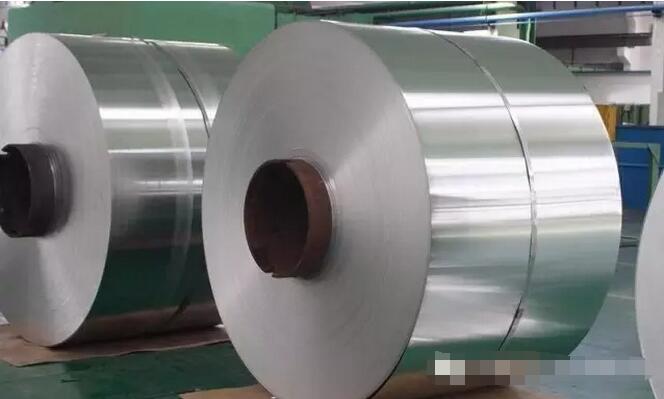

钢板

冲压模具钢板基础知识!

一、钢板(包括带钢)的分类

1、按厚度分类:薄板、中板、厚板、特厚板。

2、按生产方法分类:热轧钢板、冷轧钢板。

3、按表面特征分类:镀锌板(热镀锌板、电镀锌板)、镀锡板、复合钢板、彩色涂层钢板。

3、按用途分类:桥梁钢板、锅炉钢板、造船钢板、装甲钢板、汽车钢板、屋面钢板、结构

钢板、电工钢板(硅钢片)、弹簧钢板,其他。


二、普通及机械结构用钢板中常见的日本牌号

1、日本钢材(JIS系列)的牌号中普通结构钢主要由三部分组成第一部分表示材质。

如:S(Steel)表示钢,F(Ferrum)表示铁;第二部分表示不同的形状、种类、用途,如

P(Plate)表示板,T(Tube)表示管,K(Kogu)表示工具;第三部分表示特征数字,一般为最

低抗拉强度。如:SS400--第一个S表示钢(Steel),第二个S表示"结构"(Structure),400为

下限抗拉强度400MPa,整体表示抗拉强度为400 MPa的普通结构钢。


2、SPHC--首位S为钢Steel的缩写,P为板Plate的缩写,H为热Heat的缩写,C商业Commercial

的缩写,整体表示一般用热轧钢板及钢带。


3、SPHD--表示冲压用热轧钢板及钢带。


4、SPHE--表示深冲用热轧钢板及钢带。


5、SPCC--表示一般用冷轧碳素钢薄板及钢带,相当于中国Q195-215A牌号。其中第三个字母C

为冷Cold的缩写。需保证抗拉试验时,在牌号末尾加T为SPCCT。


6、SPCD--表示冲压用冷轧碳素钢薄板及钢带,相当于中国08AL(13237)优质碳素结构钢。


7、SPCE--表示深冲用冷轧碳素钢薄板及钢带,相当于中国08AL(5213)深冲钢。需保证非时

效性时,在牌号末尾加N为SPCEN。冷轧碳素钢薄板及钢带调质代号:退火状态为A,标准调质

为S,1/8硬为8,1/4硬为4,1/2硬为2,硬为1。表面加工代号:无光泽精轧为D,光亮精轧为B。

如SPCC-SD表示标准调质、无光泽精轧的一般用冷轧碳素薄板。再如SPCCT-SB表示标准调质、

光亮加工,要求保证机械性能的冷轧碳素薄板。

8、JIS机械结构用钢牌号表示方法为:S+含碳量+字母代号(C、CK),其中含碳量用中间值

×100表示,字母C:表示碳 K:表示渗碳用钢。如碳结卷板S20C其含碳量为0.18%~0.23%。


三、我国及日本硅钢片牌号表示方法

1、中国牌号表示方法:

(1)冷轧无取向硅钢带(片)

表示方法:DW+铁损值(在频率为50HZ,波形为正弦的磁感峰值为1.5T的单位重量铁损值)

的100倍+厚度值的100倍。如DW470-50 表示铁损值为4.7w/kg,厚度为0.5mm的冷轧无取向

硅钢,现新型号表示为50W470。


(2)冷轧取向硅钢带(片)

表示方法:DQ+铁损值(在频率为50HZ,波形为正弦的磁感峰值为1.7T的单位重量铁损值)

的100倍+厚度值的100倍。有时铁损值后加G表示高磁感。如DQ133-30表示铁损值为1.33,

厚度为0.3mm的冷轧取向硅钢带(片),现新型号表示为30Q133。


(3)热轧硅钢板

热轧硅钢板用DR表示,按硅含量的多少分成低硅钢(含硅量≤2.8%)、高硅钢(含硅量>2.8%)。

表示方法:DR+铁损值(用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值)

的100倍+厚度值的100倍。如DR510-50表示铁损值为5.1,厚度为0.5mm的热轧硅钢板。家用电器用热轧

硅钢薄板的牌号用JDR+铁损值+厚度值来表示,如JDR540-50。

2、日本牌号表示方法:

(1)冷轧无取向硅钢带

由公称厚度(扩大100倍的值)+代号A+铁损保证值(将频率50HZ,最大磁通密度为1.5T时的

铁损值扩大100倍后的值)。

如50A470表示厚度为0.5mm,铁损保证值为≤4.7的冷轧无取向硅钢带。


(2)冷轧取向硅钢带

由公称厚度(扩大100倍的值)+代号G:表示普通材料,P:表示高取向性材料+铁损保证值

(将频率50HZ,最大磁通密度为1.7T时的铁损值扩大100倍后的值)。

如30G130表示厚度为0.3mm,铁损保证值为≤1.3的冷轧取向硅钢带。


四、电镀锡板和热镀锌板

1、电镀锡板

电镀锡薄钢板和钢带,也称马口铁,这种钢板(带)表面镀了锡,有很好的耐蚀性,且无毒,

可用作罐头的包装材料,电缆内外护皮,仪表电讯零件,电筒等小五金。


2、热镀锌板

在薄钢板和钢带表面用连续热镀方法镀上锌,可以防止薄钢板和钢带表面腐蚀生锈。镀锌钢板

和钢带广泛用于机械、轻工、建筑、交通、化工、邮电等行业。


五、沸腾钢板与镇静钢板

1、沸腾钢板是由普通碳素结构钢沸腾钢热轧成的钢板

沸腾钢是一种脱氧不完全的钢,只用一定量的弱脱氧剂对钢液脱氧,钢液含氧量较高,当钢水

注入钢锭模后,碳氧反应产生大量气体,造成钢液沸腾,沸腾钢由此而得名。沸腾钢含碳量低,

由于不用硅铁脱氧,钢中含硅量也低(Si<0.07%)。沸腾钢的外层是在沸腾所造成的钢液剧烈

搅动的条件下结晶成的,故表层纯净、致密,表面质量好,有很好的塑性和冲压性能,没有大

的集中缩孔,切头少,成材率高,而且沸腾钢生产工艺简单,铁合金消耗少,钢材成本低。沸

腾钢板大量用于制造各种冲压件,建筑及工程结构及一些不太重要的机器结构零部件。但沸腾

钢心部杂质较多,偏析较严重,组织不致密,力学性能不均匀。同时由于钢中气体含量较多,

故韧性低,冷脆和时效敏感性较大,焊接性能也较差。故沸腾钢板不适于制造承受冲击载荷、

在低温条件下工作的焊接结构及其他重要结构。

2、镇静钢板是由普通碳素结构钢镇静钢热轧制成的钢板

镇静钢是脱氧完全的钢,钢液在浇注前用锰铁、硅铁和铝等进行充分脱氧,钢液含氧量低(一

般为0.002%~0.003%),钢液在钢锭模中较平静,不产生沸腾现象,镇静钢由此得名。在正常

操作条件下,镇静钢中没有气泡,组织均匀致密;由于含氧量低,钢中氧化物夹杂较少,纯净

度较高,冷脆和时效倾向小;同时,镇静钢偏析较小,性能比较均匀,质量较高。镇静钢的缺点

是有集中缩孔,成材率低,价格较高。因此,镇静钢材主要用于低温下承受冲击的构件、焊接结

构及其他要求强度较高的构件。低合金钢板都是镇静钢和半镇静钢钢板。由于强度较高,性能优

越,能节约大量钢材,减轻结构重量,其应用已越来越广泛。


六、优质碳素结构钢板

优质碳素结构钢是含碳小于0.8%的碳素钢,这种钢中所含的硫、磷及非金属夹杂物比碳素结构钢

少,机械性能较为优良。按含碳量不同可分为三类:低碳钢(C≤0.25%)、中碳钢(C为0.25%~

0.6%)和高碳钢(C>0.6%);优质碳素结构钢按含锰量不同分为正常含锰量(含锰0.25%-0.8%

)和较高含锰量(含锰0.70%-1.20%)两组,后者具有较好的力学和加工性能。


1、优质碳素结构钢热轧薄钢板和钢带

优质碳素结构钢热轧薄钢板和钢带用于汽车、航空工业及其他部门。其钢的牌号为沸腾钢:08F、

10F、15F;镇静钢:08、08AL、10、15、20、25、30、35、40、45、50。25及25以下为低碳

钢板,30及30以上为中碳钢板。


2、优质碳素结构钢热轧厚钢板和宽钢带

优质碳素结构钢热轧厚钢板和宽钢带用于各种机械结构件。其钢的牌号为低碳钢包括:05F、08F

、08、10F、10、15F、15、20F、20、25、20Mn、25Mn等;中碳钢包括:30、35、40、45、

50、55、60、30Mn、40Mn、50Mn、60Mn等;高碳钢包括:65、70、65Mn等。


七、专用结构钢板

1、压力容器用钢板

用大写R在牌号尾表示,其牌号可用屈服点也可用含碳量或含合金元素表示。如:Q345R,Q345

为屈服点。再如:20R、16MnR、15MnVR、15MnVNR、8MnMoNbR、MnNiMoNbR、15CrMoR

等均用含碳量或含合金元素来表示。


2、焊接气瓶用钢板

用大写HP在牌号尾表示,其牌号可以用屈服点表示,如:Q295HP、Q345HP;也可用含合金元

素来表示,如:16MnREHP。


3、锅炉用钢板

用小写g在牌号尾表示。其牌号可用屈服点表示,如:Q390g;也可用含碳量或含合金元素来表示,

如20g、22Mng、15CrMog、16Mng、19Mng、13MnNiCrMoNbg、12Cr1MoVg等。

4、桥梁用钢板

用小写q在牌号尾表示,如Q420q、16Mnq、14MnNbq等。


5、汽车大梁用钢板

用大写L在牌号尾表示,如09MnREL、06TiL、08TiL、10TiL、09SiVL、16MnL、16MnREL等。


八、彩色涂层钢板

彩色涂层钢板和钢带是以金属带材为基底,在其表面涂以各类有机涂料的产品,用于建筑、家用

电器、钢制家具、交通工具等领域。鑫精诚专业制造彩涂板冲压模具


九、船体用结构钢

造船用钢一般是指船体结构用钢,它指按船级社建造规范要求生产的用于制造船体结构的钢材。

常作为专用钢订货、排产、销售,一船包括船板、型钢等。

(一)品种规格

船体用结构钢按照其最小屈服点划分强度级别为:一般强度结构钢和高强度结构钢。
中国船级社规范标准的一般强度结构钢分为:A、B、D、E四个质量等级;中国船级社规范标准的

高强度结构钢为三个强度级别、四个质量等级。

(二)船用钢材交货验收注意事项

1、质量证明的审查:

钢厂交货一定根据用户的要求按合同约定的规范交货并提供原始质量证明书。证明书中,必须

具备以下内容:(1)规范要求;(2)质量记录编号及证明证号;(3)炉批号,技术等级;

(4)化学成分和力学性能;(5)船级社认可证明及验船师签字。


2、实物审查:

船用钢材的交货,实物物体上应有生产厂标志等。具体有:(1)船级社认可标志;(2)采用

油漆框出或粘贴标记,包括技术参数如:炉批号、规范标准等级、长宽尺寸等;(3)外观光

洁平顺,无缺陷。
