PCM彩涂板、VCM覆膜板凭借高颜值、免喷涂、耐腐蚀的优势，是高端洗衣机、冰箱等家电外观件的核心用材。但量产中普遍存在拉伸、折弯、包角破膜、脱漆、划伤、起皱问题，不良率高、报废返工多，既难通过头部家电验厂标准，又大幅增加生产成本、拖慢产能进度。

深耕家电模具领域15年的青岛鑫精诚，针对性打磨出一套可直接落地的覆膜板专项冲压工艺方案，可稳定将冲压良品率提升至98%以上，从根源解决覆膜板量产破膜、脱漆行业痛点。

一、为什么覆膜板冲压容易破膜、脱漆？

PCM/VCM板材属于“金属基材+有机膜层”复合结构：金属板材韧性、强度足够，但表层漆膜/覆膜延展能力差、抗摩擦能力弱，极易在冲压过程中受损。

常见不良诱因集中在4点：

? 材料特性问题：膜层拉伸极限低，深拉伸、包角位置容易拉裂、起皮；板材受潮、油污残留，会直接降低膜层附着力，引发脱层。

? 冲压工艺不当：照搬普通铁板高速冲压参数，瞬时冲击力过大、压边力失衡，板材进料不均，造成起皱、破膜。

? 模具精度与表面不足：模具表面粗糙、有刀纹毛刺、间隙不精准，冲压摩擦直接刮伤覆膜；结构应力集中，加剧边角开裂。

? 生产管控不规范：无专用润滑、无尘管控不到位，粉尘铁屑压伤表面，造成批量外观不良。

二、覆膜板冲压核心痛点（量产高频问题）

1. 边角包角破膜：洗衣机面板、箱体折弯包角位置拉伸量大，膜层易开裂露底；

2. 深拉伸脱漆脱层：拉伸受力不均，膜层与基材剥离，出现起皮、掉漆；

3. 模具摩擦划伤：成型过程干摩擦，板面划痕、磨膜，无法满足高端外观件标准；

4. 起皱挤压破膜：压边力不稳，板材堆积起皱，褶皱挤压导致膜层破损；

5. 二次成型累积不良：多工序冲压微小损伤叠加，后期批量出现脱漆报废。

三、专项解决方案：从模具+工艺+管控根治不良

鑫精诚采用模具优化+精准间隙+低速成型+全流程防护四维方案，从源头解决覆膜板冲压缺陷，适配家电外观件自动化量产。

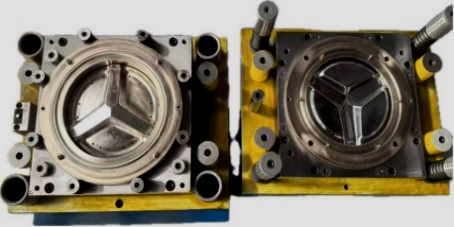

1、模具硬件升级：杜绝摩擦损伤与应力集中

?? 镜面抛光+PVD耐磨防护

针对型腔、压料面、折弯、包角关键区域做镜面抛光，消除刀纹、毛刺；搭配PVD表面处理，降低摩擦系数，防刮膜、防脱漆，同时延长模具使用寿命。

?? 定制化精密间隙控制

根据0.7–1.5mm不同板厚、膜层特性匹配专属间隙，预留膜层形变缓冲空间，避免过压挤压掉漆，核心尺寸精度控制在±0.005mm。

?? 应力缓释结构设计

优化圆角过渡、包角角度，采用分区压料+拉伸平衡结构，均匀分散拉伸应力，彻底解决包角起皱、开裂、脱膜问题。

?? 防干涉、防铁屑结构

优化机械手取件、开合模轨迹，避免剐蹭覆膜；优化排屑结构，杜绝铁屑压伤板面。

2、冲压工艺专属适配：适配膜层形变特性

?? 渐进式低速冲压

摒弃高速冲压模式，采用5–10次/分钟低速分段成型，让膜层缓慢跟随基材形变，避免瞬间冲击撕裂膜层。

?? 氮气弹簧动态压料

替代传统刚性压边，动态微调压边力，既不拉裂膜层，也不起皱堆料，保证成型稳定。

?? 专用无损伤润滑

禁用普通机油，使用覆膜板专用拉伸油，减摩擦、不腐蚀、无残留，杜绝后期变色、起皮隐患。

3、全程生产防护：严控每一道细节

• 板材产前彻底清洁除油，避免杂质造成局部压伤、脱层；

• 专属工位无尘化管理，定时清理铁屑粉尘；

• 每批次量产前50–100件试冲验证，微调参数无误后再量产；

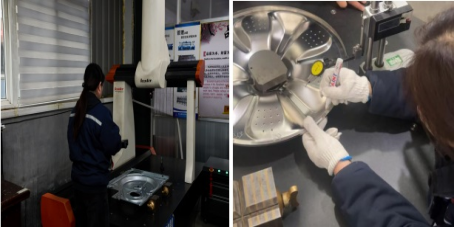

• 成品双重外观检测，重点排查包角、拉伸面、折弯位等高危区域。

四、方案落地量产优势

? 良品率大幅提升：行业平均85%左右，优化后稳定98%+，大幅降低报废返工成本；

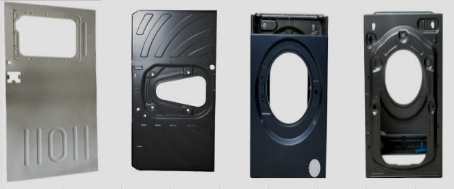

? 外观品质达标：板面无划伤、无破膜、包角平整，满足海尔、美的、海信、美菱、创维、康佳、TCL、小米等头部家电验收标准；

? 模具寿命更长：覆膜板模具正常维护寿命≥100万冲次，减少开模成本与停机损失；

? 适配自动化量产：可对接全自动冲压线，兼顾高品质与高产能，适合家电大批量订单生产。

五、量产避坑关键小贴士

1. 绝不直接套用普通铁板冲压参数，覆膜板必须专属工艺参数；

2. 模具禁止随意打磨改型，所有结构调整需基于工艺仿真；

3. 覆膜板需避光、防潮、恒温存储，防止膜层老化脱层；

4. 成品单独防护流转，避免二次磕碰、摩擦造成外观不良。

六、总结

PCM/VCM覆膜板破膜、脱漆并非单纯操作问题，而是材料、模具、工艺、管控不匹配造成的系统性量产难题。仅靠微调参数无法根治批量不良。

鑫精诚全套覆膜板专项工艺方案，以模具优化为核心、精准工艺为支撑、全流程管控为保障，完美解决高端家电外观件冲压痛点，助力企业实现高良品率、低成本、稳定自动化量产。
