在家电智能制造产业链中，钣金冲压模具是白色家电核心零部件量产的核心工装设备，堪称家电钣金件的“成型母体”。洗衣机、冰箱、空调、干衣机等家电的外壳、内部支撑结构、密封组件、功能钣金件，均通过钣金冲压模具一次性或多工序成型。模具的精度、结构设计、工艺水平直接决定家电产品的外观质感、尺寸精度、结构稳定性与量产成本，是家电品质升级、产能提升、产品迭代的核心根基。

相较于通用冲压模具，家电钣金冲压模具针对性适配家电轻量化、高颜值、高精度、大批量的生产需求，在结构设计、工艺适配、使用寿命、自动化兼容上具备专属特性。本文将全面拆解家电钣金冲压模具的精细化分类、核心结构组成、各部件功能及行业核心作用，零基础看懂家电模具核心逻辑与行业价值。

一、家电钣金冲压模具精细化分类（行业专属维度）

家电钣金冲压模具品类丰富，行业内主要按照工艺结构、适配家电品类、加工板材类型三大核心维度分类，不同模具精准匹配差异化生产场景，覆盖家电常规量产、高端外观件生产、复杂结构件加工等全需求。

（一）按工艺结构分类（核心生产分类）

该分类是家电生产最常用的划分标准，直接决定生产效率、产品精度与生产成本，适配家电大批量、标准化量产需求。

1. 高速级进模（效率之王，家电主力模具）

高速级进模是目前家电行业量产首选模具，也是高端家电钣金生产的核心设备。模具采用多工位集成模块化设计，一套模具内部整合冲裁、折弯、拉伸、整形、铆接、切断等多道工序，通过设备连续送料，单次冲压行程即可完成多工序加工，无需人工周转、二次加工。

核心优势：生产效率是普通单工序模具的3-5倍，常规冲压速度可达20-45次/分钟，适配家电大规模量产；结构稳定性强，精度一致性高，长期量产无明显尺寸偏差；模块化结构便于维修更换，停机损耗极低。

适用场景：洗衣机加强件、固定支架、空调外机钣金、冰箱内部支撑件等常规标准零部件，行业头部模具可实现200万次以上超长使用寿命，大幅降低客户换模成本。

2. 精密拉伸模（复杂曲面件专用）

专为家电立体曲面、深拉伸结构钣金件设计，解决金属板材拉伸过程中易开裂、起皱、变形、料厚不均等行业痛点，通过优化压料结构与拉伸参数，精准控制板材流动轨迹。

核心优势：可实现复杂深拉伸成型，成型良品率可达98%以上；精准控制板材变薄率，保障结构强度与尺寸精度；适配不锈钢、覆膜板等难加工板材。

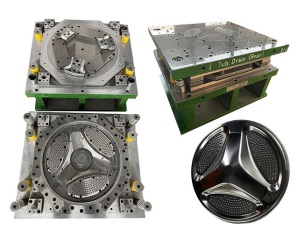

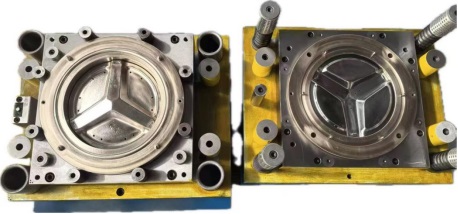

适用场景：洗衣机前后盖、法兰盘、干衣机烘道、热水器端盖等立体空心结构件，是家电功能核心部件生产的关键模具。

3. 复合冲压模（高精度小件专用）

在单一工位一次性完成冲裁、成型、折弯等复合工序，定位精度极高，无工序周转误差，适合小尺寸、高精密家电钣金小件生产。

适用场景：家电小型固定卡扣、连接垫片、精密安装支架等高精度小件，尺寸公差可稳定控制在±0.01mm以内。

4. 单工序折弯/冲裁模（定制小批量专用）

结构简单、成本较低，仅完成单一折弯或冲裁工序，灵活适配小批量试产、新品研发、非标定制场景，是家电产品迭代测试的配套模具。

（二）按适配家电品类分类（行业场景分类）

家电模具具备极强的场景专属属性，不同品类家电钣金结构差异极大，模具针对性定制设计，其中洗衣机模具为行业核心主力品类，占家用家电模具市场80%以上份额。

1. 洗衣机全套钣金模具（核心主力）

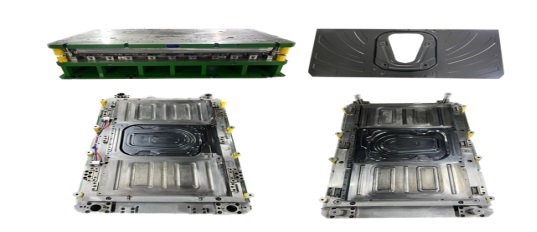

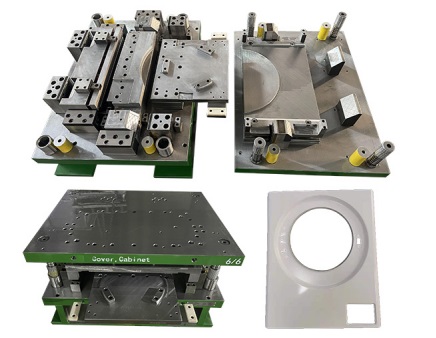

细分滚筒洗衣机、顶开洗衣机、迷你洗衣机三大系列，涵盖前面板、箱体、不锈钢前后盖、法兰盘、支撑件等全套核心模具，是行业技术最成熟、用量最大的模具品类。针对性解决洗衣机大平面钣金回弹、覆膜板破膜、不锈钢拉伸起皱等痛点，模具寿命可达100万冲次以上。

2. 制冷家电模具

适配冰箱、空调整机生产，包含冰箱背板、上下梁、压机支撑板、空调外机壳体、支架等模具，侧重板材平整度与结构稳定性，适配家电长期静置、抗震使用场景。

3. 洗护小家电模具

适配干衣机、洗烘一体机等产品，核心为烘道模具、外壳模具，针对不锈钢薄板拉伸、风道精密成型优化结构，保障家电通风、散热性能稳定。

（三）按加工板材类型分类（工艺适配分类）

1. PCM/VCM覆膜板专用模具（高端外观件专属）

高端彩色家电面板专用模具，独创表面保护与间隙控制技术，彻底解决覆膜板冲压易破膜、脱漆、划伤、折痕等行业难题，成品外观零瑕疵，适配高端家电外观品质要求。

2. 不锈钢专用模具

适配SUS304、SUS430等不锈钢板材，优化防跳屑、防划伤结构，精准解决不锈钢冲压硬度高、易起皱、孔位偏差等问题，广泛应用于洗衣机不锈钢内筒、后盖等部件。

3. 冷轧板/镀锌板通用模具

常规家电结构件通用模具，性价比高、通用性强，满足家电内部非外观结构件的批量生产需求。

二、家电钣金冲压模具核心结构拆解（六大核心系统）

家电高端冲压模具为一体化精密组合结构，区别于普通工业模具，整体由模架导向系统、成型工作系统、压料卸料系统、传动辅助系统、温控防护系统、安全预警系统六大核心模块组成，各系统协同运作，保障高精度、高稳定性、长寿命量产。

1. 模架导向系统（模具骨架，精度根基）

作为模具的基础支撑结构，由上模座、下模座、高精度导柱、导套组成，采用外导柱+内导套双重导向结构，是模具精度稳定的核心保障。

核心作用：精准限定上下模运动轨迹，确保高速冲压过程中无偏移、无卡顿，将模具配合间隙误差控制在0.003-0.008mm，长期量产不变形、不跑偏，保障家电钣金件尺寸一致性。同时为整套模具提供稳定安装基准，适配各类吨位冲压机与自动化生产线。

2. 成型工作系统（模具核心，决定产品品质）

整套模具的核心功能单元，直接决定钣金件的形状、尺寸、外观与精度，核心部件包含凸模（冲头）、凹模（模穴）、成型镶块、刀口等，采用Cr12MoV、SKD11、DC53、钨钢等优质模具钢材质，搭配淬火、氮化、PVD表面强化处理。

核心作用：依据产品图纸完成板材冲裁、拉伸、折弯、成型、铆接等核心工序，精准复刻家电钣金件结构。其中高端模具刀口与成型部位经过精密打磨，可杜绝毛刺、拉伤、变形，保障外观件镜面平整度，结构件装配精度达标。

3. 压料卸料系统（防缺陷核心，保障良品率）

由压料板、卸料板、顶针、氮气弹簧等部件组成，是家电外观件、拉伸件良品率的关键保障结构。

核心作用：冲压前通过氮气弹簧精准控制压料力，均匀压紧板材，避免拉伸过程中板材起皱、偏移；冲压完成后，卸料板平稳脱料，杜绝板材粘附模具、人工剐蹭损伤，完美适配覆膜板、不锈钢等易损伤板材加工，从源头规避外观缺陷。

4. 传动辅助系统（自动化适配核心）

包含定位销、送料接口、机械手适配工位、排屑装置等专属结构，是家电模具适配智能化量产的核心设计。

核心作用：精准定位板材位置，杜绝批量生产尺寸偏差；预留自动化送料、机械手抓取、在线检测接口，可直接对接自动化生产线，实现无人化量产；自动排屑装置实时清理冲压铁屑，避免铁屑卡料划伤产品、损坏模具。

5. 温控与耐磨防护系统（延长模具寿命）

包含冷却水路、耐磨镶件、表面防护涂层等结构，为高速连续冲压场景量身设计。

核心作用：高速冲压过程中通过循环水路降温，避免模具高温变形、材质老化；耐磨镶件与PVD涂层大幅降低部件磨损速度，提升模具整体使用寿命，保障长期量产精度稳定。

6. 安全预警系统（生产保障）

高端家电模具专属配置，搭载模具磨损监测、卡料预警、过载保护装置。

核心作用：实时监测模具运行状态，提前预判磨损、卡滞、过载等故障，自动停机保护，避免模具损坏与批量不良品产生，降低生产停机损失与维修成本。

三、家电钣金冲压模具四大核心行业作用

作为家电制造的核心刚需装备，钣金冲压模具不仅是产品成型的工具，更是家电企业提质、增效、降本、迭代的核心载体，贯穿家电研发、试产、量产全周期。

1. 定型产品外观与精度，奠定家电品质基础

家电的外观质感、装配精度、运行稳定性完全依托模具品质。高端家电模具可实现外观件零划伤、零折痕、无脱漆，平面度误差≤0.1mm，关键尺寸公差控制在±0.01mm以内，保障家电外壳平整美观、部件贴合紧密、整机运行无晃动。同时针对不锈钢、覆膜板等特殊板材的专属工艺，解决行业通病，支撑高端家电产品的品质升级。

2. 实现规模化量产，大幅提升生产效率

高速级进模等一体化模具可实现多工序集成、自动化连续生产，单班产能较传统单工序模具提升30%以上，人工投入减少60%。一套合格的家电连续模可稳定实现百万次以上冲压量产，无需频繁换模、调试，完美适配海尔、美的、海信等头部家电企业的大批量订单生产需求，是家电产能规模化的核心支撑。

3. 极致控制生产成本，提升产品市场竞争力

优质家电模具使用寿命远超行业平均水平，家电连续模寿命可达200万冲次、常规外观模可达100万冲次，大幅降低模具更换频次与采购成本；高精度模具良品率稳定在98%以上，大幅减少原材料浪费与返工损耗；一体化成型工艺精简生产工序，降低人工、物流、设备能耗成本，综合帮助家电企业降低10%-20%的生产成本。

4. 支撑产品快速迭代，适配市场升级需求

家电行业产品迭代速度快，高端钣金模具采用模块化、可优化结构设计，无需重新开模，即可通过局部改模、结构优化适配新品尺寸、外观、功能升级需求，大幅缩短产品研发周期、降低新品开模成本，助力家电企业快速响应市场潮流，抢占行业先机。

四、行业总结：家电模具的核心价值逻辑

家电钣金冲压模具是兼具高精度、高稳定性、高适配性、长寿命的定制化精密装备，区别于通用冲压模具，其核心价值不止于“成型加工”，更在于通过专属结构设计、成熟工艺优化、自动化适配能力，解决家电行业量产痛点、品质痛点、成本痛点。

从分类来看，多品类模具覆盖家电小批量试产、大批量量产、高端外观生产、复杂结构加工全场景；从结构来看，六大核心系统协同运作，实现精度、效率、寿命、安全性的全方位保障；从行业作用来看，是家电产品品质标准化、生产规模化、产品迭代常态化的核心根基。未来，随着家电智能化、高端化升级，钣金冲压模具将朝着超精密、全自动、长寿命、可迭代的方向持续升级，持续赋能家电制造业高质量发展。
