冲压模具加工方法的分类和术语

 我们上篇文章了解到什么是冲压模具以及冲压工艺性质的分类,冲压行业佼佼者青岛鑫精诚下面给大家来详细的讲解一下冲压模具加工方法的分类和冲压模具术语基础知识





【三】

冲压模具加工方法的分类



依产品加工方法的不同,可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。



1,冲剪模具:是以剪切作用完成工作的,常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。



2,弯曲模具:是将平整的毛胚弯成一个角度的形状,视零件的形状、精度及生产量的多寡,乃有多种不同形式的模具,如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。



3,抽制模具:抽制模具是将平面毛胚制成有底无缝容器。



4成形模具指用各种局部变形的方法来改变毛胚的形状,其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。



5,压缩模具:是利用强大的压力,使金属毛胚流动变形,成为所需的形状,其种类有挤制冲模、压花冲模、压印冲模、端压冲模。



【四】

冲压模具术语基础知识



1、卷边

卷边是将工序件边缘卷成接近封闭圆形的一种冲压工序。卷边圆形的轴线呈直线形。

2、卷缘

卷缘是将空心件上口边缘卷成接近封闭圆形的一种冲压工序。

3、拉延

拉延是把平直毛料或工序件变为曲面形的一种冲压工序,曲面主要依靠位于凸模底部材料的延伸形成。

4、拉弯

拉弯是在拉力与弯矩共同作用下实现弯曲变形,使整个弯曲横断面全部受拉伸应力的一种冲压工序。

5、胀形

胀形是将空心件或管状件沿径向往外扩张的一种冲压工序。剖切 剖切是将成形工序件一分为几的一种冲压工序。

6、校平

校平是提高局部或整体平面型零件平直度的一种冲压工序。

7、起伏成形

是依靠材料的延伸使工序件形成局部凹陷或凸起的冲压工序。起伏成形中材料厚度的改变为非意图性的,即厚度的少量改变是变形过程中自然形成的,不是设计指定的要求。

8、弯曲

弯曲是利用压力使材料产生塑性变形,从而被弯成有一定曲率、一定角度的形状的一种冲压工序。

9、凿切

凿切是利用尖刃的凿切模进行的落料或冲孔工序。凿切并无下模,垫在材料下面的只是平板,被冲材料绝大多数是非金属。

10、深孔冲裁

深孔冲裁是孔径等于或小于被冲材料厚度时的冲孔工序。

11、落料

落料是将材料沿封闭轮廓分离的一种冲压工序,被分离的材料成为工件或工序件,大多数是平面形的。

12、缩口

缩口是将空心件或管状件敞口处加压使其缩小的一种冲压工序。

13、整形

整形是依靠材料流动,少量改变工序件形状和尺寸,以保证工件精度的一种冲压工序。

14、整修

整修是沿外形或内形轮廓切去少量材料,从而提高边缘光洁度和垂直度的一种冲压工序。整修工序一般也同时提高尺寸精度。

15、翻孔

翻孔是沿内孔周围将材料翻成侧立凸缘的一种冲压工序。

16、翻边

翻边是沿外形曲线周围将材料翻成侧立短边的一种冲压工序。

17、拉深

拉深是把平直毛料或工序件变为空心件,或者把空心件进一步改变形状和尺寸的一种冲压工序。拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成。

18、连续拉深

连续拉深是在条料(卷料)上,用同一副模具(连续拉深模)通过多次拉深逐步形成所需形状和尺寸的一种冲压方法。

19、变薄拉深

变薄拉深是把空心工序件进一步改变形状和尺寸,意图性地把侧壁减薄的一种拉深工序。

20、反拉深

反拉深是把空心工序件内壁外翻的一种拉深工序。

21、差温拉深

差温拉深是利用加热、冷却手段,使待变形部分材料的温度远高于已变形部分材料的温度,从而提高变形程度的一种拉深工序。

22、液压拉深

液压拉深是利用盛在刚性或柔性容器内的液体,代替凸模或凹模以形成空心件的一种拉深工序。

23、压筋

压筋是起伏成形的一种。当局部起伏以筋形式出现时,相应的起伏成形工序称为压筋。

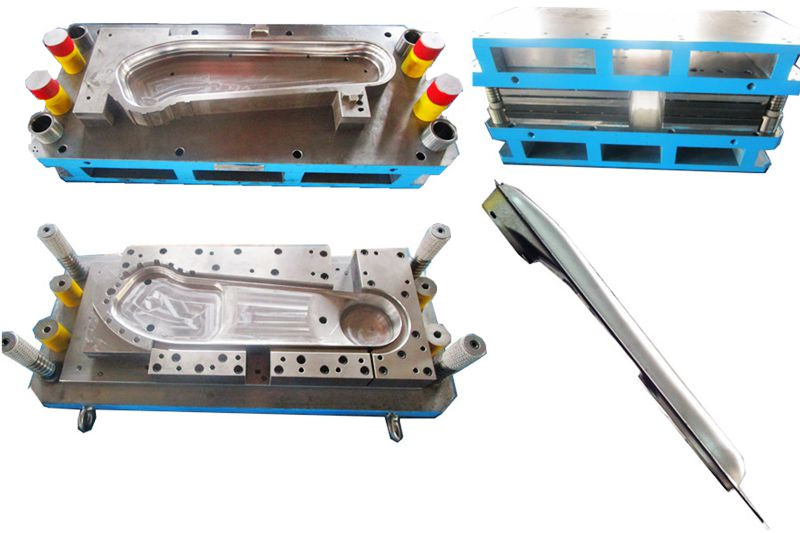

冲压模
