洗衣机后盖作为家电外观与功能兼具的核心冲压件，多采用薄型冷轧钢板一体冲压成型，对表面平整度、孔位精准度要求极高。后盖分布着散热孔、固定安装孔、走线孔等多类型孔洞，孔径大小不一、排布密集，在批量冲压生产中，孔位偏移、孔径偏差、表面划伤、拉痕压点是最频发的两大质量问题。轻则导致产品装配错位、缝隙不均，重则造成批量报废、返工，直接影响生产效率与成品合格率。

深耕家电模具冲压领域多年，鑫精诚结合洗衣机后盖量产实战经验，深度拆解带孔后盖冲压缺陷成因，从模具设计、设备调试、工艺参数、操作管控、后期维护全维度，分享可落地的避坑方案，彻底解决孔位偏差与表面划伤难题。

一、洗衣机带孔后盖冲压核心工艺痛点

洗衣机后盖板材厚度普遍在0.4-0.8mm，属于薄板精密冲压件，相较于普通钣金件，工艺难点更为突出。其一，薄板刚性差、弹性形变明显，冲压过程中极易发生拉伸、回弹，直接干扰孔位精度；其二，多孔位密集排布，冲孔、落料、折弯多工序复合成型，工序衔接易产生累积误差；其三，后盖为外露外观件，无后续喷涂遮盖，任何细微划伤、压痕、拉痕都会直接判定为不良品，表面质量管控标准严苛；其四，批量高速冲压模式下，模具磨损、定位偏移、润滑失效等问题会快速放大，引发批量质量缺陷。

二、孔位偏差精准规避方案（偏移、超差、错位）

孔位偏差主要表现为孔距偏移、孔径大小超差、孔位与基准错位、多孔位排布不均，核心成因集中在模具对中性偏差、定位失效、板材形变、工艺参数不合理四大方面，针对性解决方案如下：

1. 模具结构优化，筑牢精度基础

模具是把控孔位精度的核心载体，首先需升级模具导向与定位系统，摒弃传统滑动导向结构，采用高精度滚珠导柱导套，将导向间隙严格控制在0.005mm以内，保障滑块上下运动直线度≤0.01mm/100mm行程，彻底杜绝上下模偏移导致的冲孔错位。同时优化定位结构，摒弃单一挡料定位，搭配定位销、弹性顶料装置与侧压料结构，针对洗衣机后盖异形轮廓，设计贴合工件的仿形定位面，杜绝板材冲压时微位移。

其次精准匹配凸凹模间隙，根据后盖板材厚度、材质设定差异化间隙值，针对密集小孔采用均匀微间隙设计，避免间隙过大导致板材拉伸变形、孔径偏大，间隙过小造成冲头磨损快、孔位毛刺偏移。同时采用分体式冲孔镶件结构，单孔独立镶件可单独拆卸、修磨、更换，某一孔位精度异常时无需整体拆模，兼顾精度与后期维护效率。

2. 设备与参数精细化调试

冲压设备的平行度、稳定性直接影响孔位一致性。生产前需校准压力机滑块与工作台面平行度，将动态偏差控制在0.02mm以内，杜绝偏载冲压引发的单侧孔位偏移。针对薄板回弹问题，优化冲压工序排布，采用“先预压定型、后分步冲孔、最后整体落料”的工艺逻辑，避免一次性强力冲压导致的板材拉伸形变。

同时合理管控冲压速度与压边力，洗衣机后盖多孔冲压不宜高速猛冲，将冲压速度稳定在合理区间，降低瞬时冲击带来的板材位移；压边力调整至均匀适中状态，压力过小板材易起拱、位移，压力过大易造成板材拉伸变形，通过微调压边力10%-15%，可有效改善薄板形变引发的孔位偏差问题。

3. 全流程定位管控，消除累积误差

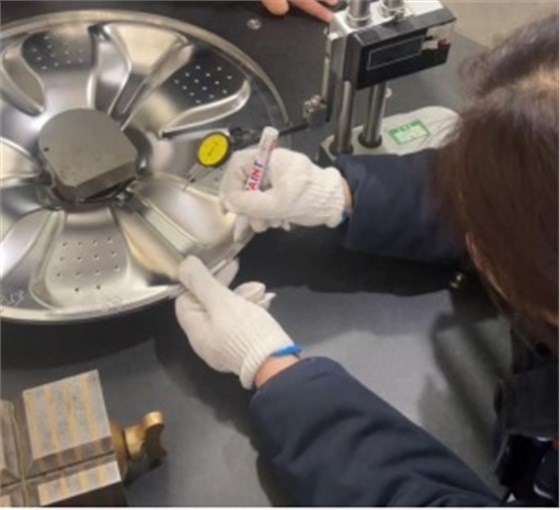

批量生产前必须完成试冲校验，首件采用专用检具全尺寸检测，核对所有孔位坐标、孔距、孔径精度，确认无误后方可量产。生产过程中定时抽检，重点监测模具轻微磨损、定位松动引发的渐进式孔位偏差。针对原材料批次差异，提前校验板材硬度、厚度波动，适配微调模具间隙与冲压参数，避免不同批次材料导致的孔位精度波动。此外，定期清理模具定位面、冲孔刃口的杂质废料，防止废料堆积垫高板材，造成隐性孔位偏移。

三、表面划伤、拉痕、压伤彻底解决对策

洗衣机后盖表面缺陷多表现为进料刮伤、模具粘料拉痕、杂质压点、上下料磕碰划伤，是外观不良的主要诱因，结合量产实操，从模具处理、物料管控、操作规范三大维度落地改善措施：
